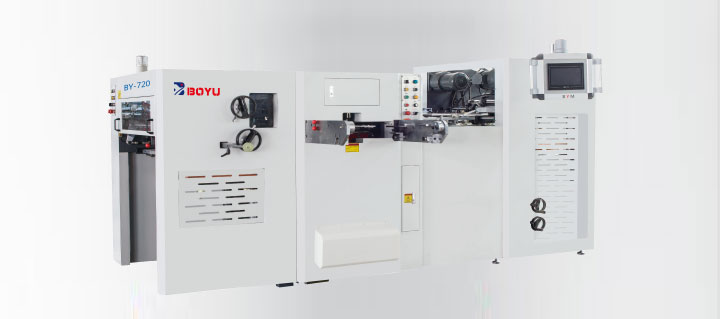

BY-720全自動模切壓痕機
技術特點
●本機應用高強度叼紙牙排，開牙叼紙機構能適應各種類型紙板。前后定位及側定位機構使紙張的模切精度得以保障。
●本機主傳動采用蝸輪蝸桿副及曲軸連桿機構，采用軸瓦形式連接，減少運動間隙，避免蝸輪蝸桿沖擊，運轉平穩，模切壓力大，且具有高點保壓功能，蝸輪由耐磨性好的鋁青銅制造，使用壽命長。
●該機采用三元凸輪分度機構，調壓裝制，氣動鎖版。采用精密鏈條傳動，進口氣動離合器。
●給紙采用飛達輸紙方式，降低了對紙張的要求。適用最小紙張320MMX210MM。
●氣動鎖版機構可使換版，墊版更加靈活方便。
●采用進口氣動離合器，結合分離穩定可靠，剎車角度小，可傳遞大扭矩。
●可編程序控制器及可旋轉的人機界面，數字顯示機器的工作速度，加工張數，總運行時間，機器的故障顯示使故障排除操作方便。實現給紙，模切，收紙各部分的自動控制，及實時監控，配合各部位的安全裝置，使操作安全可靠。
●模切壓力前后可單獨調節，手動盤車方便省力。
●自動收紙、齊紙裝制使收紙方便，整齊，配有小紙專用收紙器。
●鋼板可以根據用戶要求做成4+1型，更換鋼板輕松快捷。
●輸紙機構裝置了雙張檢測。
●全機四個前規，兩個側拉規均采用光纖檢測，精度高，及時發現輸紙不到位情況并停車報警，避免出現廢品。
技術參數
| 最大輸紙尺寸 | 720×520mm |
| 最小輸紙尺寸 | 320×210mm |
| 最大模切尺寸 | 710×510mm |
| 最大壓力 | 200t |
| 最大模切速度 | 7500s/h |
| 適用紙張 | Cardboard 0.1-1.5 Flute≤4mm |
| 模切精度 | ±0.1mm |
| 總功率 | 10kw |
| 整機重量 | 7t |
| 機器外形尺寸 | 3500×2200×1850mm |
局部介紹
-
輸紙部 -
曲軸 -
電器箱 -
飛達 -
離合器
